防弹头盔作为单兵防护装备的核心组件，其模具的选型直接决定了头盔的防护性能、重量控制和佩戴舒适性。与普通工业模具不同，防弹头盔模具涉及芳纶纤维（Kevlar）、超高分子量聚乙烯（UHMWPE）等高性能复合材料，对模具的材料、结构设计和工艺适配性提出了严苛的要求。本文将从材料体系、成型工艺、模具结构、供应商评估等维度，系统解析防弹头盔模具的科学选型方法。

一、明确防弹头盔的材料体系与成型工艺

1.1 主流增强材料特性对比

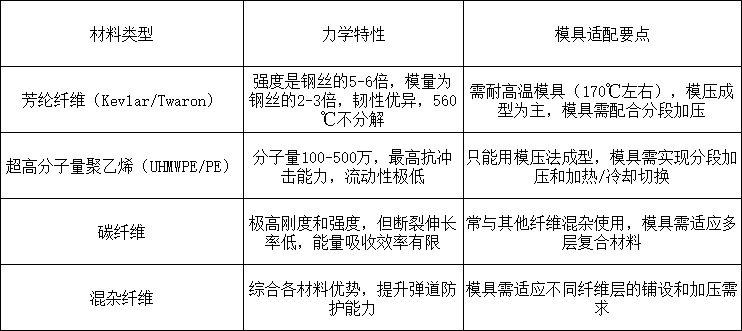

防弹头盔的防护性能主要取决于增强纤维材料的选择，不同材料对模具的要求差异显著：

芳纶纤维和UHMWPE是目前防弹头盔的主流材料。芳纶头盔轻量化效果好，但遇紫外光易分解；UHMWPE头盔抗冲击性能更优，但加工难度大。

1.2 成型工艺与模具类型的匹配

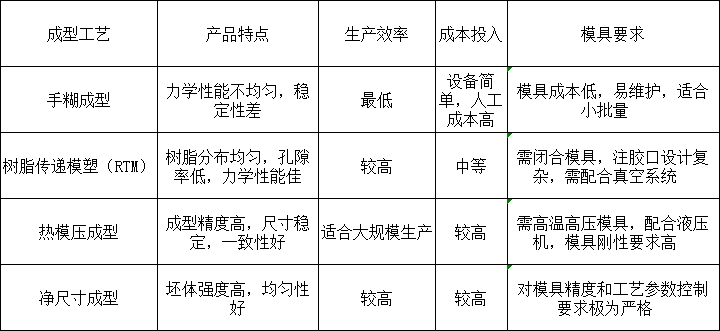

防弹头盔的成型工艺直接决定了模具的设计方向，目前主要有四种技术路线：

选型建议：大批量标准化生产优先选择热模压成型模具；中小批量或定制化需求可考虑RTM模具；小批量试制或样机开发可选用手糊模具。

二、模具材料与结构设计核心要点

2.1 模具钢材选择

防弹头盔模具通常需在125℃-170℃的高温环境下工作，且承受高压，因此模具材料需具备以下特性：

高温强度与刚性：确保在高温高压下不变形；

优良抛光性：保证头盔表面质量，减少后续加工；

耐磨性与耐腐蚀性：延长模具使用寿命；

常用钢材包括P20、718、738等预硬化钢。对于高产量军工订单，建议选用718或738预硬化钢，并配合硬铬或PVD表面处理，以提升耐磨性和脱模性能。

2.2 关键结构设计

（1）分段加压与温控系统

防弹头盔模具的核心技术难点在于实现分段加压和加热/冷却切换。以UHMWPE头盔模具为例，需在一副模具上实现：

分段加压：确保头盔各部位（头冠、侧壁、边缘）受力均匀；

加热阶段：模具加热至设定温度，使材料充分塑化；

冷却切换：成型最后阶段切换为冷却模具，确保产品冷却定型到设定温度和硬度，便于脱模 ；

（2）压料顶针与边缘固定结构

针对柔性复合材料（如芳纶布叠层）在合模过程中的滑移问题，先进的防弹头盔模具采用压料顶针结构：

在型芯模具下边缘周围设置均匀分布的贯穿孔；

孔内设置弹簧和压料顶针，伸出型芯表面一定长度；

合模时，柔性叠层材料边缘首先被压料顶针和型腔边缘夹持固定；

消除因摩擦力引起的材料搓动和褶皱缺陷 ；

这种设计能保证防弹头盔柔性叠层料在合模过程中的层间压力，使坯料密实、结构性好，产品各部位厚度均匀，性能稳定。

（3）组合式型芯设计

传统整体式型芯在合模时，头盔头冠部位的UD（单向布）叠层材料会先被压紧，而侧壁部位后受压，导致加压不同步。改进方案采用组合式型芯：

型芯由支撑平台、头冠和侧壁组成；

头冠通过弹性支座连接，在重力作用下高于侧壁；

合模过程中，头冠部位材料始终保持压紧状态；

实现头冠与侧壁部位的同步加压；

（4）排气与真空系统

RTM工艺模具需特别重视注胶口设计和排气结构：

基于数值模拟（如Moldflow）优化注胶方案；

设计合理的注胶口位置和数量，确保树脂流动均匀；

配合真空系统排出气体，减少孔隙率 ；

三、模具与成型设备的协同匹配

3.1 液压机吨位与台面匹配

防弹头盔模具需与专用液压机配合使用，选型时需注意：

吨位要求：防弹头盔模具通常需要500吨以上的液压机，大型模具或厚壁产品可能需要1000吨以上；

台面尺寸：确保模具安装空间充足，一般模具长度可达6米、宽度3.8米、重量达130吨 ；

温控精度：压机需配合模温机，实现±2℃以内的温度控制精度；

3.2 配套设备要求

专业的防弹头盔模具供应商通常配备：

大型液压机：如5000吨压机，可满足大型模具试模和生产；

真空设备：满足真空成型系统要求；

加热设备：满足高温加热模具需求；

CNC加工中心：确保模具加工精度；

电火花机（EDM）：处理复杂型腔加工；

防弹头盔模具的选型是一项融合材料科学、结构力学和精密制造的系统工程。与普通SMC模具相比，防弹头盔模具需在高温高压环境下实现柔性复合材料的均匀加压和精确温控，其核心难点在于解决合模过程中的材料滑移、褶皱和加压不同步问题。

企业在选型时，应首先明确产品的防护等级、材料体系和产量规划，据此选择匹配的成型工艺和模具结构。同时，优先选择具有军工合作经验、具备CAE分析能力和完整试模设备的供应商，确保模具从设计到交付的全流程可控。只有将模具的技术参数与防弹头盔的特殊工艺需求精准匹配，才能在保证防护性能的同时，实现产品轻量化和高一致性生产。
